تعمیر بردهای سفارشی صنعتی

مهندسی معکوس بردهای صنعتی سفارشی — از تحلیل بلوکی تا مستندات سرویس قابل‌استفاده

380 بازدید
1 1 دقیقه مطالعه
1404-05-09 انتشار

روش‌شناسی کامل تحلیل بلوکی، نقشه‌برداری مسیر، مهاجرت BOM با قطعات منسوخ، طراحی تست‌بنچ بازتولیدی و تولید مستندات سرویس بدون نقشه مدار اولیه.

زمانی که سازنده اصلی یک برد سفارشی دیگر وجود ندارد، نقشه مدار ارائه نمی‌شود یا قطعات کلیدی منسوخ شده‌اند، مهندسی معکوس تنها راه احیای سیستم است. این مقاله روش‌شناسی کامل تیم ما را در پنج فاز توضیح می‌دهد. در فاز اول، برد به بلوک‌های کارکردی تقسیم می‌شود: تغذیه، پردازش سیگنال، ارتباطات، حفاظت و رابط قدرت؛ این تقسیم‌بندی براساس توپولوژی فیزیکی و جریان سیگنال انجام می‌گیرد. در فاز دوم، نقشه‌برداری نقطه‌به‌نقطه مسیرها با مولتی‌متر و میکروسکوپ دیجیتال انجام می‌شود و فایل KiCad یا Altium بازتولید می‌گردد. فاز سوم به مهاجرت BOM می‌پردازد: یافتن جایگزین‌های معادل برای IC‌های منسوخ با تحلیل datasheet، بررسی پین‌توت و مقایسه مشخصات الکتریکی. در فاز چهارم، تست‌بنچ اختصاصی طراحی می‌شود که نقاط کنترل ورودی-خروجی، سطوح ولتاژ مرجع و توالی راه‌اندازی را شبیه‌سازی می‌کند. فاز پنجم شامل تولید بسته مستندات کامل است: نقشه تجدیدنظرشده، BOM بروزشده، دستورالعمل تست و راهنمای عیب‌یابی که امکان تعمیر آینده در محل را فراهم می‌کند.

ابتدا همان زیردسته، سپس دسته‌های مشابه، در ادامه سایر موارد

محصولات مرتبط

مشاهده همه

خدمات مرتبط

مشاهده همه
  • دریافت شد

    کالیبراسیون پهنای باند و تیمینگ اسیلوسکوپ

    کد رهگیری: RP-000042

    AI — پس از تکمیل فرآیند عیب‌یابی اولیه، تمامی اطلاعات فنی مربوط به وضعیت قطعه به‌صورت دقیق بررسی و تحلیل خواهد شد. در این بخش، میزان سلامت یا آسیب‌دیدگی قطعه، علت یا عوامل احتمالی بروز خرابی، امکان تعمیر یا نیاز به تعویض، قطعات و تجهیزات موردنیاز، برآورد زمان انجام تعمیرات و راهکارهای پیشنهادی برای بازگرداندن عملکرد بهینه قطعه به‌صورت کامل نمایش داده می‌شود تا تصمیم‌گیری برای ادامه فرآیند تعمیر با اطمینان بیشتری انجام گیرد.

  • دریافت شد

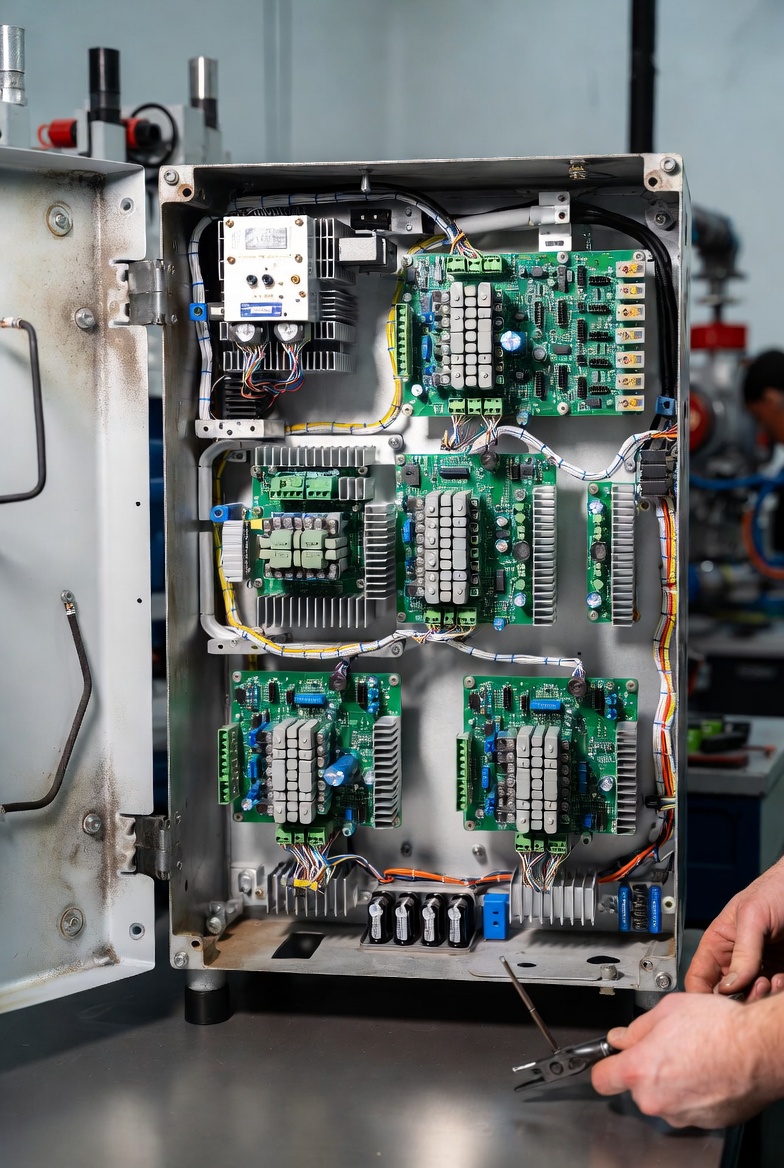

    کالیبراسیون مولتی‌متر True-RMS صنعتی
